Descripción del Producto

Calendario de reemplazo de consumibles

Reemplace los consumibles según lo programado para mantener un rendimiento de limpieza óptimo.

Consumible	Cantidad por cambio	Cambiar intervalo	Ciclos de reutilización	Condición de reutilización	Condición de descarte
Paño dispensador de agua blanco (Water Pad)	8 piezas	Cada 1 día	3 ciclos	Lavar después de cada uso (uso inicial + 2 lavados)	Deseche cuando esté usado
Paño de limpieza antiestático gris (almohadilla antiestática)	6 piezas	Cada 2 dias	3 ciclos	Lavar después de cada uso (uso inicial + 2 lavados)	Deseche cuando esté usado
Paño de fregar de yute/arpillera (almohadilla de yute)	8 piezas	Cada 3 a 5 días	Hasta 5 a 7 días	Continuar usándolo si está intacto.	Reemplace cuando esté roto o degradado
Paño de limpieza negro con gancho y bucle (Burr Pad)	2 piezas	Cada 2 dias	De un solo uso	—	Reemplace inmediatamente cuando esté dañado
Almohadilla de espuma blanca (Esponja Blanca)	14 piezas	Cada 1 día	De un solo uso	—	Reemplace inmediatamente cuando esté dañado
Almohadilla de espuma negra (esponja negra)	10 piezas	Cada 3 días	De un solo uso	—	Reemplace inmediatamente cuando esté dañado
Tiras de borde de velcro (tiras de velcro)	48 tiras (24 juegos)	Cada 2 meses	De un solo uso	—	Reemplace cuando se pierda la adherencia.

Configuración de emparejamiento de almohadillas de tela y espuma

Cada conjunto de husillo de repuesto utiliza una combinación de tela y espuma como se especifica a continuación.

La máquina limpiadora de superficies de paneles está equipada con 24 husillos limpiadores en total, dispuestos en dos filas (12 husillos por fila, superior e inferior). Todas las cantidades de emparejamiento a continuación se refieren a un juego de reemplazo completo.

Tipo de tela	Tipo de almohadilla de espuma	Husillos por juego	Nota de montaje
Paño dispensador de agua blanco (Water Pad)	Almohadilla de espuma blanca	8 husillos	conjunto emparejado
Paño de limpieza antiestático gris (almohadilla antiestática)	Almohadilla de espuma blanca	6 husillos	conjunto emparejado
Paño de fregar de yute/arpillera (almohadilla de yute)	Almohadilla de espuma negra	8 husillos	conjunto emparejado
Tela negra con velcro (Burr Pad)	Almohadilla de espuma negra	2 husillos	conjunto emparejado
Tiras de borde de velcro	—	2 tiras por huso	Asegurado con tornillos en ambos lados del eje de repuesto; 24 husillos x 2 tiras = 48 tiras en total

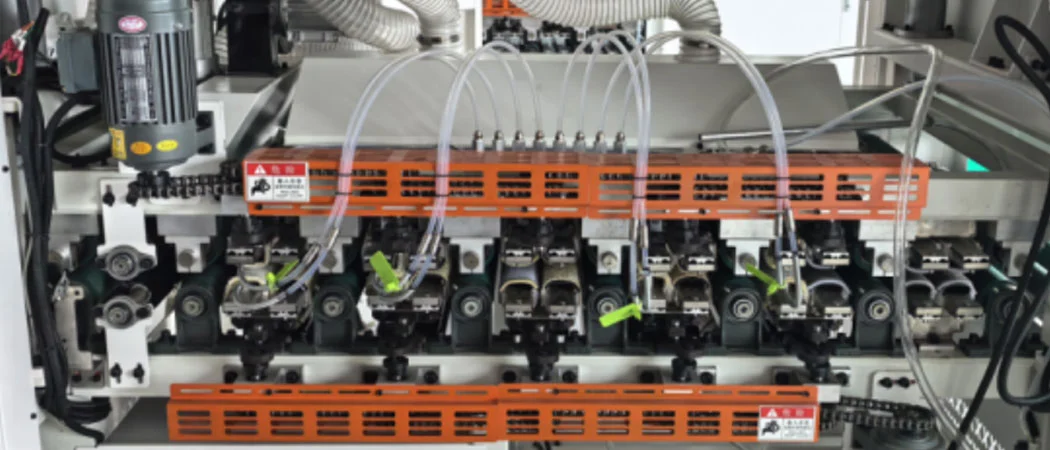

Cloth & Foam Pad Pairing Configuration

Disposición del eje del limpiador y secuencia de limpieza

Los husillos están dispuestos en 6 grupos de 4 (de izquierda a derecha), cubriendo el ciclo de limpieza completo en secuencia.

Grupo	Posición (de izquierda a derecha)	Configuración del husillo	Función
1	Grupo 1	Water Pad (dispensador de agua) + Yute Pad	Pre-wet panel surface; exfoliación inicial para aflojar los escombros
2	grupo 2	Water Pad (dispensador de agua) + Yute Pad	Segundo lavado húmedo; pase de limpieza más profundo
3	grupo 3	Almohadilla de fresa (con gancho y bucle) + Almohadilla de yute	Eliminación de residuos de adhesivo/pegamento; secondary scrub
4	grupo 4	Water Pad (dispensador de agua) + Yute Pad	Fregado húmedo final; enjuague de superficie
5	grupo 5	Almohadilla de agua (dispensador de agua) + Almohadilla antiestática	Enjuague controlado; eliminación inicial de la humedad
6	grupo 6	Almohadilla antiestática + Almohadilla antiestática	Limpieza final de la humedad; acabado antiestático

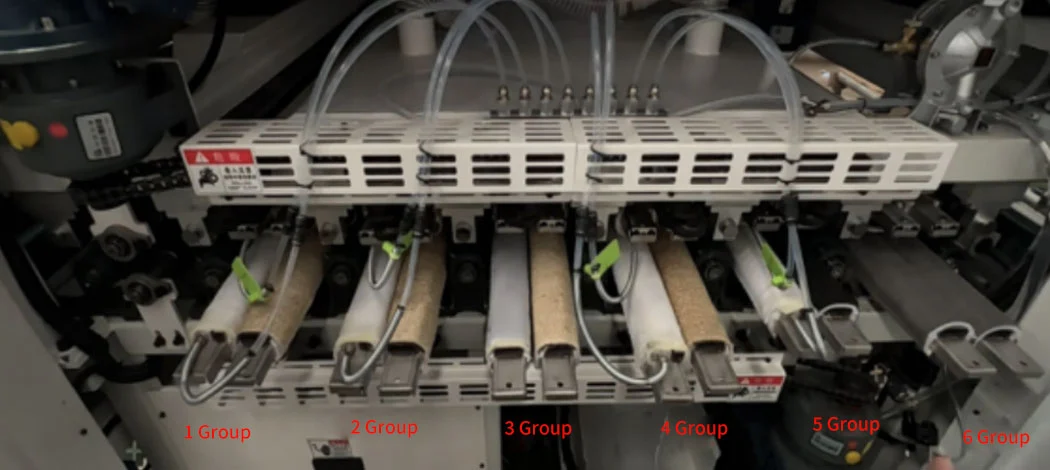

Wiper Spindle Layout & Cleaning Sequence

Procedimientos operativos y precauciones de mantenimiento

Un | Comprobaciones previas a la operación y alimentación del panel

Antes de cargar los paneles, verifique que la altura de la viga de presión esté configurada para que coincida con el espesor del panel.

Longitud mínima del panel: 350 mm. NO se deben introducir paneles de menos de 350 mm en la máquina.

Al cargar paneles, deje un espacio libre de 15 a 20 mm en ambos lados en relación con el ancho de la máquina. Llene completamente el espacio central: esto mejora la eficiencia de la limpieza y reduce el consumo de agua.

B | Sistema dispensador de agua

Al inicio de cada turno (mañana, mediodía y final del día), y siempre que la Máquina Limpiadora Automática de Tableros de Madera para Muebles haya estado inactiva durante 15 minutos o más sin alimentar paneles, realice un ciclo manual de dosificación de agua antes de reanudar su funcionamiento.

Intervalo de dispensación de agua recomendado: 250–500 segundos. Duración de la dispensación por ciclo: 3–5 segundos. Ajuste según el nivel de contaminación del panel y la velocidad de alimentación.

Nota: El soporte de tela equipado con el tubo de suministro de agua es direccional; las posiciones superior e inferior NO deben intercambiarse.

C | Inspección de rutina y mantenimiento periódico

frecuencia	Artículo de inspección	Acción requerida
Cada turno (inicio y fin)	Inspeccione todos los paños de limpieza y almohadillas de yute en busca de desgaste o daños.	Reemplácelo inmediatamente si está roto, deshilachado o degradado de otro modo.
Cada cambio de tela	Compruebe la adherencia de las tiras de velcro en los husillos de repuesto	Reemplace las tiras si la adherencia es insuficiente.
Cada cambio de tela	Compruebe que los deslizadores de guía no estén desgastados.	Reemplace los controles deslizantes desgastados rápidamente para mantener la precisión de la alimentación.
Mensual	Inspeccione los pernos de montaje de la rueda dentada para ver si están flojos.	Vuelva a apretar los sujetadores sueltos; torque to specification
Mensual (aprox.)	Lubricar cadenas de transmisión	Aplique grasa a todas las cadenas de transmisión; Utilice una grasa para maquinaria adecuada.

REFERENCIA | Referencia de terminología técnica

Término técnico	Descripción / Nota de uso
Almohadilla de agua (paño dispensador de agua)	Paño limpiador blanco con línea de suministro de agua integrada; humedece previamente la superficie del panel antes de fregar
Almohadilla antiestática	Paño limpiador antiestático gris; Se utiliza para la eliminación final de la humedad y la descarga electrostática en paneles limpios.
Paño de yute para fregar	Tejido de yute de tejido grueso; elemento de fregado mecánico primario para eliminar residuos y contaminantes de la superficie
Almohadilla de fresado (limpiador de gancho y bucle)	Limpiaparabrisas de tela con microganchos negros; Diseñado específicamente para eliminar residuos de adhesivo, manchas de pegamento y depósitos curados.
Almohadilla de espuma blanca.	Respaldo de espuma de poliuretano de celda abierta; combinado con almohadilla de agua y almohadilla antiestática para una absorción amortiguada de la humedad
Almohadilla de espuma negra.	Dense foam backing pad; combinado con tela de yute y almohadilla de fregado para brindar un soporte firme para fregar
Tiras de velcro para bordes (tiras de retención con gancho y bucle)	Tiras de sujeción con reverso adhesivo que sujetan las bayetas a los extremos del eje; reemplazar cuando la fuerza de sujeción sea insuficiente
Conjunto de husillo de repuesto	Unidad modular de husillo limpiador precargada con paño y almohadilla de espuma; diseñado para un cambio rápido sin herramientas
Haz de presión	Viga de sujeción horizontal que aplica presión descendente calibrada a los paneles durante el ciclo de alimentación; debe ajustarse al espesor del panel antes de la operación
Soporte de suministro de agua	Soporte para sujetar telas con tubo de alimentación de agua integrado; posicional: las orientaciones superior e inferior no son intercambiables
Control deslizante de guía	Deslizador de cojinete lineal que mantiene la alineación del panel lateral a lo largo de la ruta de alimentación; reemplazar cuando el desgaste afecte la precisión del seguimiento
Piñón impulsor	Rueda dentada que transmite el accionamiento de rotación al sistema de cadena transportadora
Cadena de transmisión	Cadena transportadora de eslabones de rodillos; Requiere engrase aproximadamente cada 30 días para evitar el desgaste y el alargamiento.
Ciclo de alimentación del panel	Una sola pasada de un panel a través de la secuencia de limpieza completa desde la entrada hasta la salida
Cebado manual de agua	Ciclo de dispensación de agua iniciado por el operador realizado antes de reanudar la producción después de períodos de inactividad de 15 minutos o más

Este documento es sólo para distribuidores y operadores autorizados. Todo el contenido técnico, los diseños de productos y las especificaciones siguen siendo propiedad intelectual exclusiva de Guangdong Fortran Machinery Co., Ltd. La reproducción o distribución no autorizada está estrictamente prohibida.
