Máquina de carga y descarga tipo pórtico

FORTRAN es el principal fabricante y proveedor líder de línea de automatización en China. La máquina de carga y descarga tipo pórtico es adecuada para tableros de silicato de calcio, tableros de vidrio y magnesio, tableros de fibra de cemento, muebles de paneles, tableros de MDF y tableros de partículas para moverse hacia arriba y hacia abajo de manera estable. La máquina de carga y descarga tipo pórtico es adecuada para la elevación y alimentación automática de placas grandes, con una larga durabilidad.

Modelo:FQ-LMJT2

Enviar Consulta

Descripción del Producto

1. Introducción del producto

La máquina de carga y descarga tipo pórtico es fácil de operar y el pórtico se puede operar con un botón. La máquina de carga y descarga tipo pórtico es fácil de operar para ahorrar mano de obra y mejorar la eficiencia de producción. El panel se transporta a la mesa de rodillos debajo de la máquina de carga y descarga tipo pórtico, luego la cuchara del pórtico baja al panel, succionando y moviendo el panel a la posición establecida, y finalmente la cuchara desciende al punto establecido más bajo y afloja el panel.

2. Parámetro del producto (Especificación)

a. T type two-station bridge loader:

Modelo	FQ-LMJT2
Dimension externa	L4800W4800H4700mm
Longitud del panel	300-2400 mm
Ancho del panel	300-1200 mm
Capacidad de carga	50 kg/m²
Poder total	9KW
Velocidad	4-5 veces/min
Haz principal	acero cuadrado de alta resistencia
Componente neumático	AirTAC
Dispositivo electrico	Schneider
Sistema de control PLC	Delta/Inovanc
Carril de guía	hiwin

b. Puente cargador de dos estaciones

Modelo	FQ-LMJT2
Dimension externa	L4800W4800H4700mm
Longitud del panel	300-2400 mm
Ancho del panel	300-1200 mm
Capacidad de carga	50 kg/m²
Poder total	9KW
Velocidad	4-5 veces/min
Haz principal	acero cuadrado de alta resistencia
Componente neumático	AirTAC
Dispositivo electrico	Schneider
Sistema de control PLC	Delta/Inovanc
Carril de guía	hiwin

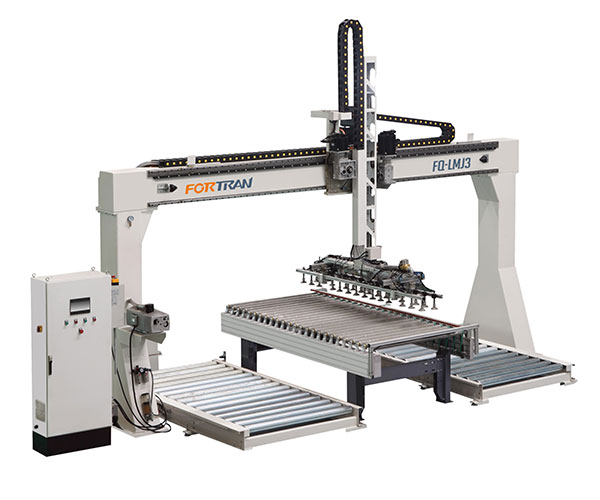

C. Puente cargador de tres estaciones:

Modelo	FQ-LMJ3
Dimension externa	L5800W2200H4700mm
Longitud del panel	300-2400 mm
Ancho del panel	300-1200 mm
Capacidad de carga	50 kg/m²
Poder total	6KW
Velocidad	4-5 veces/min
Haz principal	acero cuadrado de alta resistencia
Componente neumático	AirTAC
Dispositivo electrico	Schneider
Sistema de control PLC	Delta/Inovance
Carril de guía	hiwin

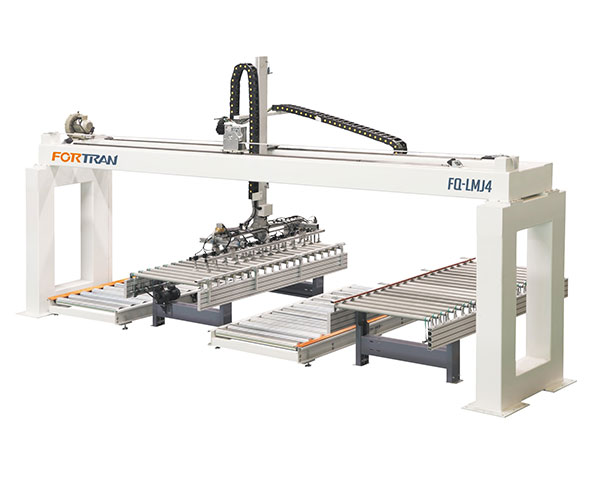

d. Puente cargador de cuatro estaciones:

Modelo	FQ-LMJ4
Dimension externa	L6800W2200H4700mm
Longitud del panel	300-2400 mm
Ancho del panel	300-1200 mm
Capacidad de carga	50 kg/m²
Poder total	6KW
Velocidad	4-5 veces/min
Haz principal	acero cuadrado de alta resistencia
Componente neumático	AirTAC
Dispositivo electrico	Schneider
Sistema de control PLC	Delta/Inovance
Carril de guía	hiwin

3. Característica y aplicación del producto

1. La viga principal está hecha de acero cuadrado de alta resistencia. El marco está empalmado con todo el tubo cuadrado, con alta carga, para garantizar un proceso de trabajo suave y una estructura estable.
2. La parte de conexión está soldada con precisión por un robot OTC japonés y formada al mismo tiempo.
3. Servomotor Delta de Taiwán, que controla la ventosa hacia arriba o hacia abajo, con un movimiento horizontal suave.
4. La máquina de carga y descarga tipo pórtico adopta un riel de guía de dientes oblicuos de alta calidad. En comparación con el riel guía de dientes rectos, el riel guía de dientes oblicuos tiene una mayor resistencia al desgaste y una mayor capacidad de lubricación.

4. Detalles del producto
