Máquina plegadora automática de cajas

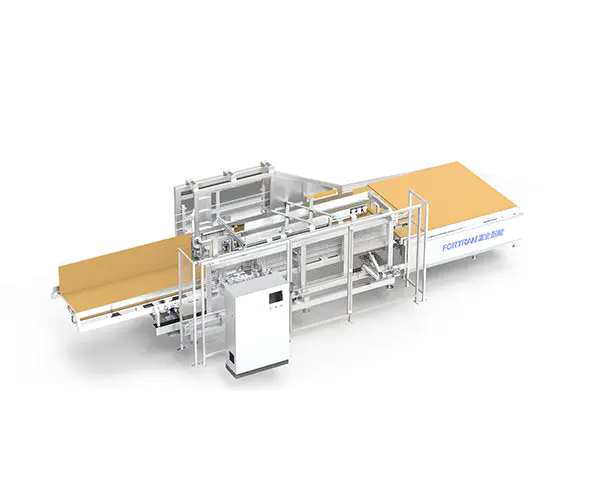

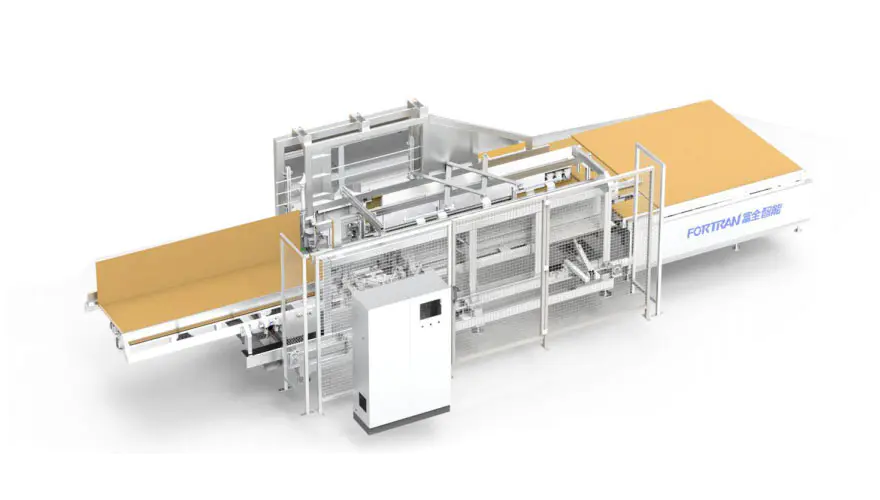

Imagen general de la máquina

Parámetros del equipo

Dimensiones exteriores L*An*Al(mm)	Peso propio del equipo (kg)	Fuente de alimentación (kW)	Carga de transporte (kg)	Altura de trabajo (mm)
9760*3550*2500	Alrededor de 3700	4,5kW (sin unidad de encolado)	50	830±40 (indeterminado. Depende del cliente

Alcance del procesamiento

Rango de procesamiento de cartón L（mm）	Rango de procesamiento de cartón W（mm）	Rango de procesamiento de cartón H（mm）	Eficiencia de plegado (veces/min)	Grosor del papel corrugado (mm)
400-2800	320-900	40-250	5-7	2.5-6

1 marca principal de accesorios: servomotor--Inovance; correa síncrona--Gardner; cojinete de asiento--TR; motor de conversión de frecuencia---Inovance:
2 Todo el tubo de la cremallera está soldado y procesado mediante un pórtico, que es altamente preciso, confiable y duradero.
3 El mecanismo lineal de la máquina de cajas plegables está guiado por un riel guía lineal de precisión, que es altamente confiable y duradero.
4 El papel de transmisión con ventosa adopta un servomotor de alta precisión, que es fácil de controlar y puede mejorar la precisión del equipo;

5 La máquina se puede utilizar sola o en combinación con la línea de envasado personalizada. La forma de uso es cambiante y flexible.

1 usos

A. Esta máquina plegadora automática de cajas se utiliza para convertir cajas de cartón en cajas;
B. Este equipo se utiliza para fabricar cajas de cartón modelo M/A-0410;
C. Primero, compare la caja de cartón, presione el tamaño de entrada correspondiente y comience, e ingrese al equipo para hacer una caja automáticamente;

2 Descripción general del principio de funcionamiento

Todo el conjunto de equipos se divide en cinco partes: mecanismo de plataforma de alimentación, mecanismo de bastidor principal, mecanismo de plegado lateral fijo, mecanismo de plegado lateral móvil y transmisión mediana. mecanismo:

A. Cuando se trabaja, la entrada de la pantalla de operación corresponde al tamaño de la caja plegable; después de que el posicionamiento esté listo, después de que la piel del papel esté alineada con el punto de referencia frontal y el punto de referencia lateral en la dirección positiva, presione el dispositivo del botón de inicio verde para iniciar automáticamente la ventosa para absorber la piel del papel en la entrada de la sección de la máquina de cajas plegables;

B. La ventosa impulsa la piel del papel hacia la parte plegable, y el borde fijo y el borde largo móvil corresponden a la entrada del borde plegable, y luego rocía pegamento automáticamente en la posición de rociado de pegamento especificada, y la posición de plegado del extremo frontal se completa una por una;

C. Después de que la caja plegable frontal alcanza la posición designada, después de que se aprieta la presión hacia abajo del cilindro, la ventosa cae inmediatamente y se reinicia al origen, y la ventosa trasera se fija al extremo posterior del papel y espera; después de que el lado fijo y el borde plegable del lado móvil funcionan al mismo tiempo, el grupo de giro se reinicia una vez finalizado; La ventosa trasera impulsa la piel del papel hacia la posición de moldeo de la caja plegable trasera y rocía pegamento automáticamente a la posición designada;

D. Después de que la caja plegable trasera alcanza la posición designada, después de que se aprieta la presión hacia abajo del cilindro: después de que el lado fijo y el borde plegable del lado móvil funcionan al mismo tiempo, el grupo de volteo se completa y se reinicia: el motor de descarga envía inmediatamente la caja de moldeo a la salida;

3 Estructura funcional"

Número de serie	Nombre	Característica distintiva	Modelo

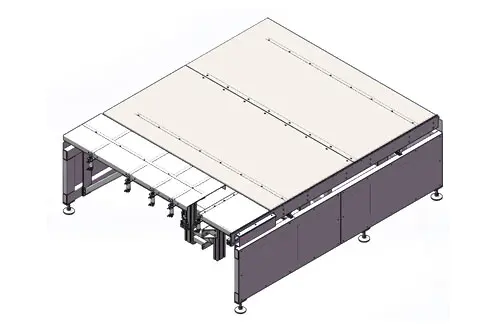

1	Estructura de la mesa de alimentación	La mesa de material frontal está colocada en la posición de tablero plano y el cilindro controla el pasador de elevación y posicionamiento; el servomotor lateral ubica con precisión la posición de preparación de la alimentación de la piel del papel;

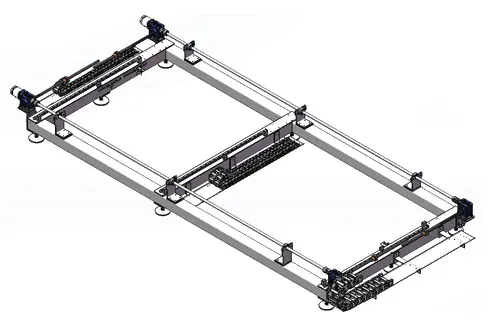

2	Estructura de base de bastidor	La base del bastidor del bastidor principal, el mecanismo de plegado móvil del servomotor de control del varillaje servo y el mecanismo de accionamiento mediano son más precisos;

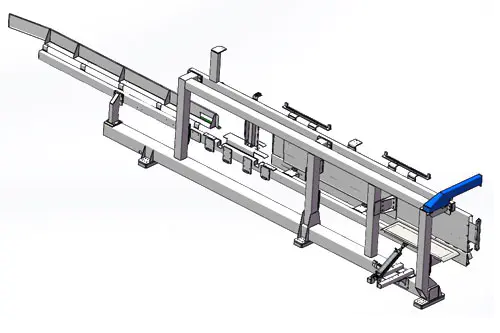

3	Juego de rejillas plegables laterales fijos	Marco plegable lateral fijo, plegado cilíndrico de borde corto, alimentación de guía auxiliar de chapa en ambos lados; mecanizado de pórtico de soldadura en bastidor; alta precisión de ensamblaje, alta precisión de operación, lo que garantiza una larga vida útil y una buena estabilidad del equipo;

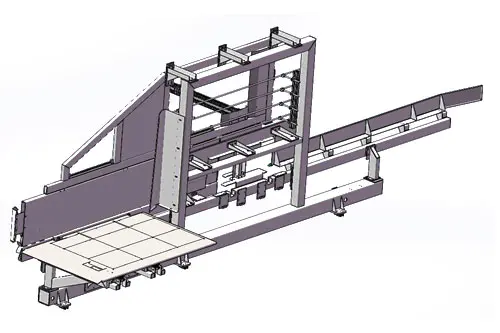

4	Conjunto de estantes plegables laterales móviles	Marco plegable lateral móvil, cilindro plegable lateral largo, guía auxiliar de chapa metálica que se alimenta en ambos lados; mecanizado de pórtico de soldadura en bastidor; alta precisión de ensamblaje, alta precisión de operación, lo que garantiza una larga vida útil y una buena estabilidad del equipo;

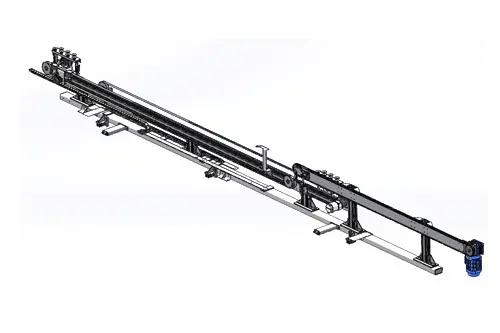

5	Cinco partes del mecanismo de accionamiento mediano.	El servocontrolador, el grupo de ventosas del medio impulsa el movimiento de la piel del papel, el motor de descarga impulsa la cadena para impulsar la descarga de la piel del papel;
6	Grupo de ventosas de nivel medio.	La correa del servomotor impulsa el movimiento, el cilindro sube y baja, y el vacío de la ventosa absorbe la transmisión de la piel del papel, operación y posicionamiento precisos;

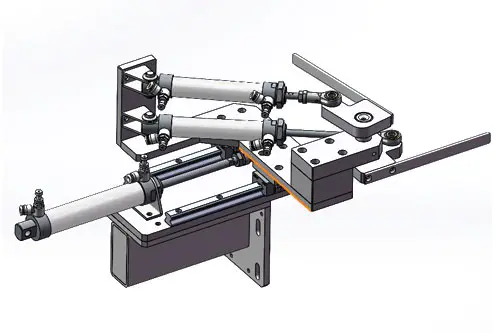

7	Grupo de expansión plegable	La expansión del cilindro delantero y trasero coopera con el riel guía para moverse hacia adelante y hacia atrás, y el mecanismo del brazo oscilante del cilindro de agrupación realiza el plegado de diferentes especificaciones y tamaños;
8	Grupo de placas de prensa	El cilindro se expande antes y después, y actúa sobre la flexión de la oreja para enderezar la caja en ángulo recto;

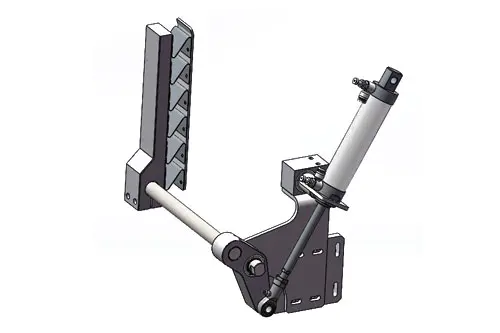

9	Grupo de giro lateral	Es el principal responsable de presionar los extremos delantero y trasero de la caja hacia arriba, y la transmisión telescópica del cilindro impulsa el brazo oscilante, de modo que el adhesivo termofusible sea firme y estable;
10	Grupo de asiento de oreja con brazo oscilante	La expansión del cilindro acciona el brazo oscilante. Después de colocar el brazo oscilante en ángulo recto, el cilindro de presión inferior sujeta la piel del papel, con la pasta adhesiva termofusible de compresión del grupo de giro lateral para hacerlo firme y estable;

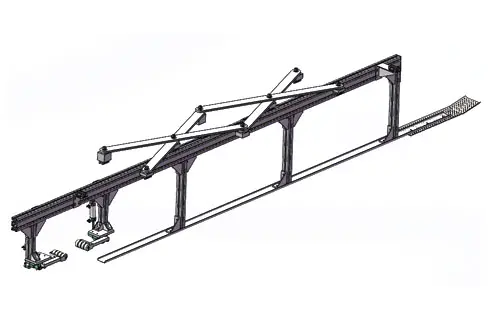

11	Grupo auxiliar de prensado de bordes de nivel medio.	El brazo oscilante largo coopera con el riel guía para lograr una posición intermedia completamente automática en el medio de la caja; el material del bloque frontal ayuda al grupo de ventosa inferior a absorber la piel del papel; el extremo posterior está dividido en dos grupos de cilindros delanteros y traseros para controlar la parte delantera y trasera del brazo oscilante para ayudar al borde del papel; para evitar que la piel del papel sea demasiado ancha y cause el problema de un moldeado inexacto.

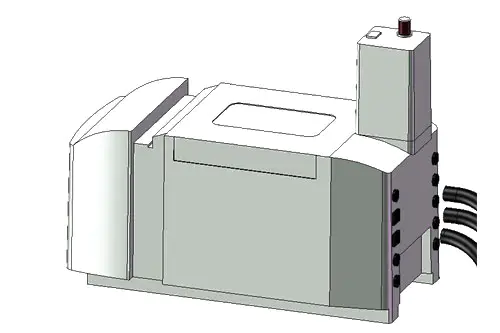

12	Sistema de máquina de pegamento	En el sistema de la máquina de pegamento, utilizamos un conjunto completo de accesorios importados puros de Le Baide, que pueden realizar una pulverización continua de pegamento, funciones completas, configuración simple y operación conveniente;

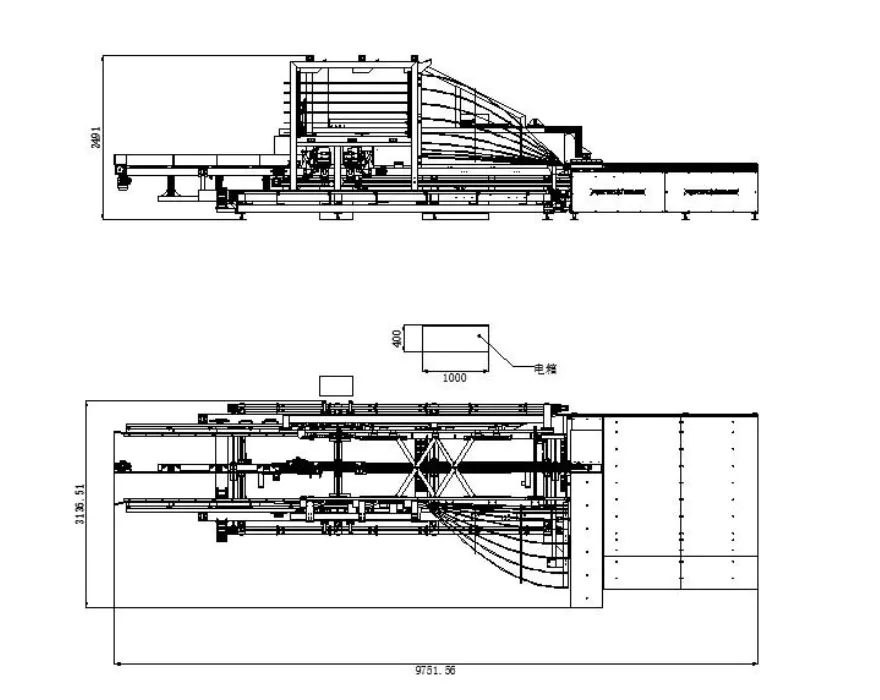

Tres vistas (Indeterminada porque el tamaño cambia según los parámetros)

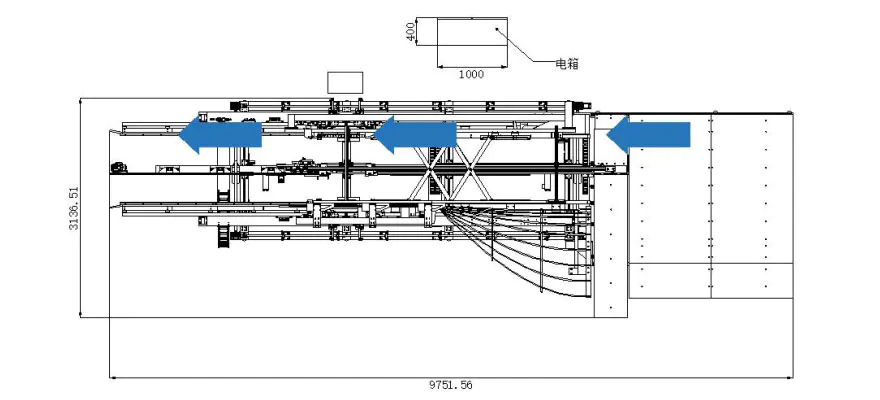

Diagrama esquemático del modo del proceso de producción (Indeterminado porque el tamaño cambia según los parámetros)
