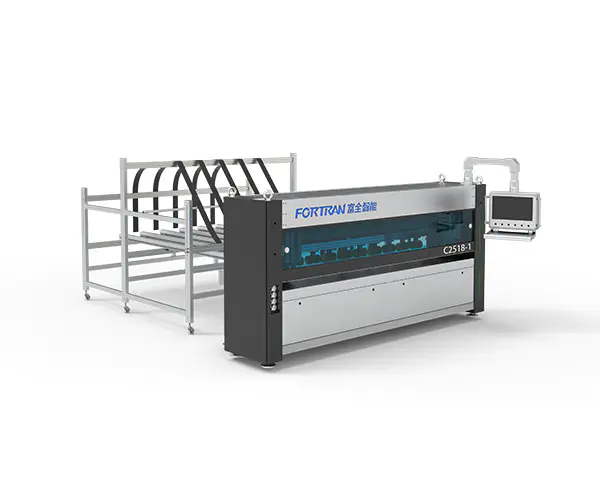

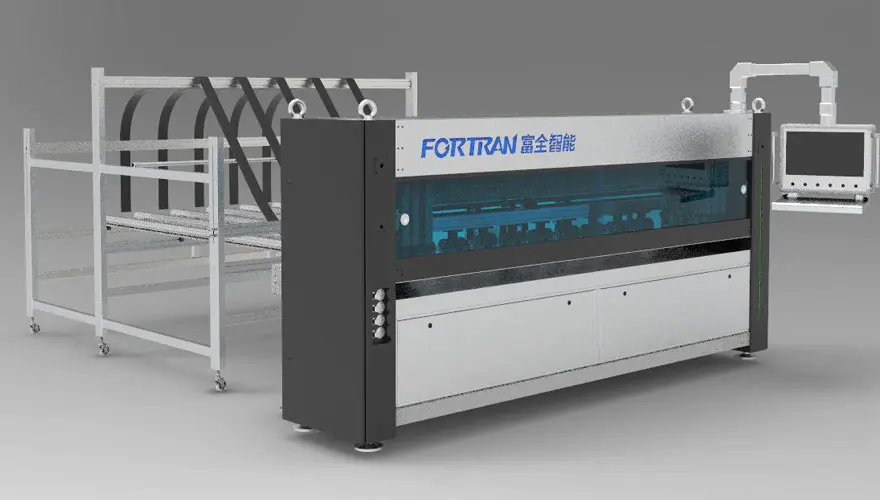

Cortadora de papel completamente automática

Especificaciones de la máquina

Dimensiones L*An*Al(mm)	Especificaciones básicas	Fuente de alimentación (kW)	Velocidad de corte (m/min)	Altura de trabajo (mm)
6700*3650*3000	7 cuchillas verticales + 1 horizontal, con modos de alimentación de hojas sueltas y alimentación de hojas continuas	5.25	0-120	850

Parámetros de procesamiento

Mín. Longitud de corte L (mm)	Máx. Ancho de corte W (mm)	Espesor de corte para papel corrugado H (mm)	Precisión de separación longitudinal de las hojas (mm)	Eficiencia (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

La máquina cortadora de papel completamente automática se utiliza para el procesamiento continuo de longitud fija de papel corrugado y hojas individuales para producir cajas plegables. La máquina realiza el plegado tanto en el Direcciones transversales y longitudinales, corte intermitente y procesamiento de corte en el papel corrugado. El corte de longitud fija permite tanto la producción en masa como la personalización. producción. La máquina se puede utilizar como una unidad independiente o como parte inicial de una línea de envasado.

No.	Artículo	Características	Modelo
1	Estante de almacenamiento de papel	El estante de almacenamiento de papel está hecho de placa decapada mediante proceso de doblado, presenta una estructura simple y una construcción confiable. Está pintado para garantizar una apariencia atractiva y una excelente resistencia a la oxidación. La configuración estándar incluye un bastidor continuo de material de cartón y una tira de flujo de alimentación de cartón monocapa.

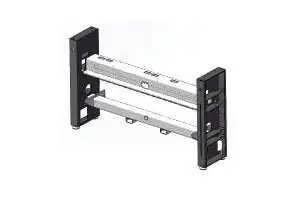

2	Estructura del marco	El marco se fabrica mediante mecanizado de precisión después de soldar tubos y placas de acero rectangulares. Asegura una alta exactitud de montaje y precisión operativa, garantizando una larga vida útil y una excelente estabilidad del equipo.

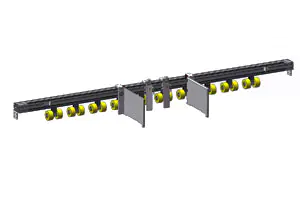

3	Mecanismo de accionamiento	La rueda de presión de alimentación está hecha de material PU, con una superficie y fricción brillantes y hermosas, lo que puede mejorar efectivamente la confiabilidad del transporte de cartón. Mientras tanto, el tambor de tracción es importado de Alemania, duradero y duradero; se puede ajustar manualmente y fijar a un lado.

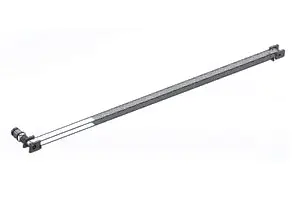

4	Estructura transversal	La potencia es proporcionada por un servomotor de alta precisión combinado con un reductor y un mecanismo de rueda síncrono, que logra un posicionamiento preciso y de alta velocidad, asegurando así la precisión del corte de la caja;

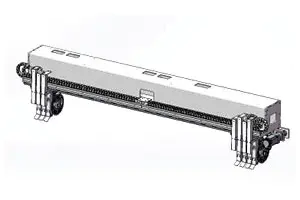

5	Unidad de corte longitudinal	Este mecanismo se compone principalmente de siete juegos de portacuchillas. El servo de la correa de cuchilla transversal impulsa el posicionamiento de la cuchilla longitudinal, lo que puede cumplir con los requisitos de operación eficiente y al mismo tiempo garantizar durabilidad.

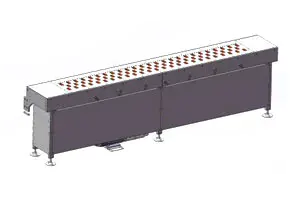

6	Dispositivo de almacenamiento ajustable	Los rodillos están controlados por un servomotor más un reductor de velocidad. Para mejorar la precisión y eficiencia operativas, utilizamos un reductor de velocidad de engranajes cónicos de alta precisión equipado con un servomotor de alta precisión. Se adopta una estructura de succión al vacío para adsorber el cartón, lo que permite un mejor transporte del cartón de una sola capa.
7	Gabinete de la máquina	El enfoque principal es decorar la máquina en sí. Se agrega una cubierta protectora exterior a la máquina, que está tratada con recubrimiento en polvo para garantizar un acabado estéticamente agradable y duradero que no se astilla ni se pela. La ventana de observación en la parte delantera de la máquina está hecha de un panel acrílico de color azul intenso, que no solo es visualmente atractivo y elegante, sino también muy resistente y resistente a roturas. Además, se instala un riel deslizante de aleación de aluminio, que tiene una superficie brillante y funciona silenciosamente sin ningún ruido.

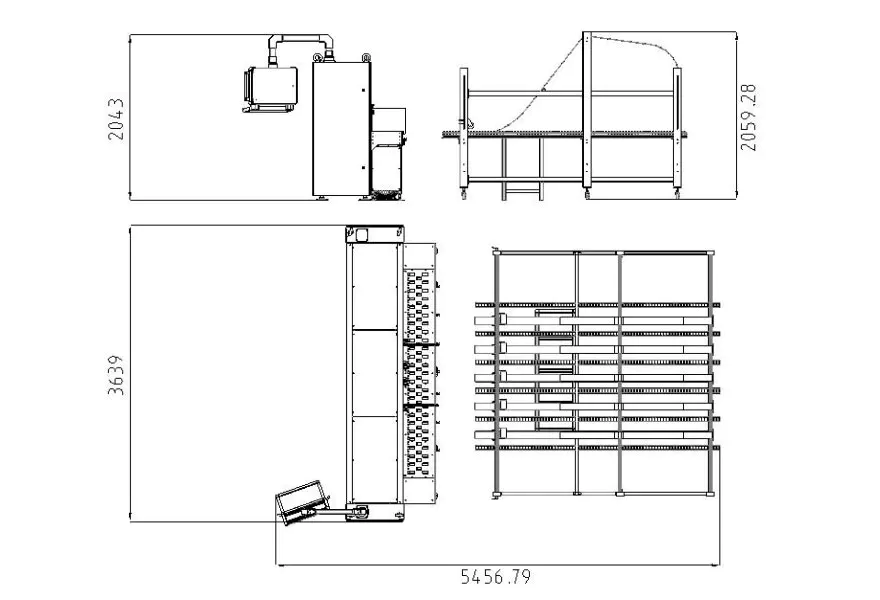

Dibujos de tres vistas

Requisitos de consumibles

1.Requisitos para papel corrugado en la estación de alimentación

A. Ancho del papel corrugado continuo: 400–2350 mm;
B.Altura de apilamiento,incluido un palet de 120 mm:Máximo 1300 mm;
C.Ancho de apilamiento, máximo: 1300 mm; Longitud del papel corrugado en el punto de descarga: Mínimo 300 mm;
D. Tolerancia longitudinal para corte de longitud fija: Máximo 0,5%; Tolerancia transversal para corte de longitud fija: Máximo ± 2,0 mm;
E. Espesor del papel corrugado: 2,5–6 mm, ± 0,2 mm; Calidad máxima de la materia prima hasta 2,30 BC (según la norma DIN 55468);
F.La calidad del cartón cumple con la norma DIN 55468;

G.Corrugado simple, espesor máximo de aproximadamente 4 mm (calidad: 1,10–1,40); Corrugado doble, espesor máximo de aproximadamente 6 mm.

2. Tipos de cajas de cartón

Número de serie	Nombre	Imagen	Dirección de alimentación del papel	Tamaño mínimo
1	caja ordinaria		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 36 mm Altura: mínimo 225 mm
2	caja ordinaria		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 36 mm Altura: mínimo 225 mm
3	Cubierta Cielo y Tierra		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 225 mm Altura: mínimo 18 mm
4	Caja de sello medio		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 450 mm Altura: mínimo 18 mm
5	Caja de sello medio		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 450 mm Altura: mínimo 18 mm
6	Caja de alas		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 225 mm Altura: mínimo 18 mm
7	Caja de sello medio		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 450 mm Altura: mínimo 18 mm
8	Cartón cuadrado		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 18 mm
