Estación de medición inteligente integrada

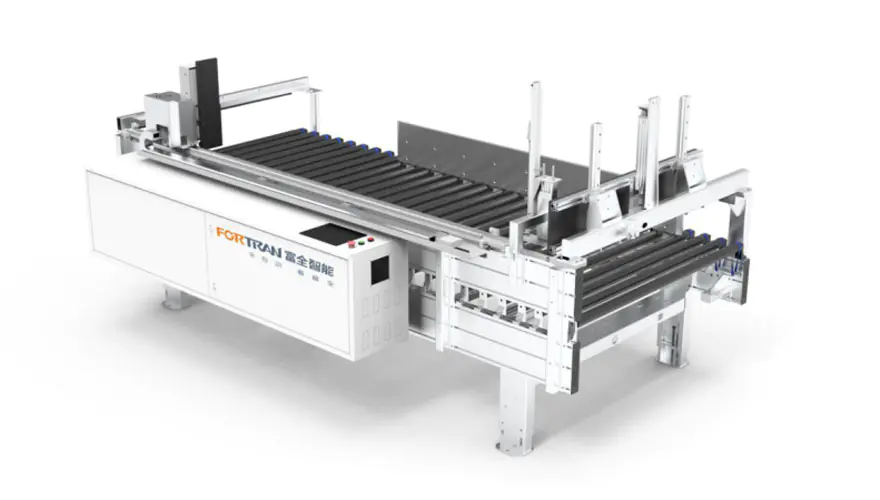

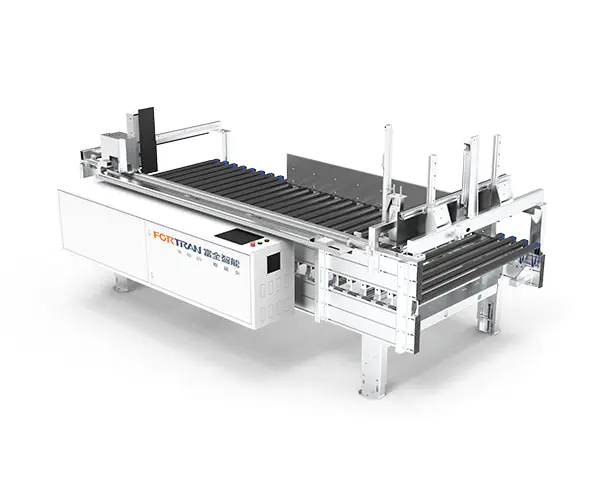

Imagen general de la máquina

Parámetros del equipo

Dimensiones totalesL*W*H(mm)	Pesaje del equipo (kg)	Medición de la capacidad de carga (kg/㎡)	Potencia total (kW)	Precisión de medición (mm)	Altura del banco de trabajo (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Parámetros de medición

Rango de procesamiento de longitud del tablero L（mm）	Rango de procesamiento del ancho del tablero W（mm）	Rango de procesamiento de espesor del tablero H（mm）	Eficiencia de medición (veces/min)	Velocidad de transporte (m/min)
350-2800	200-1200	18-250	4-6	0-35 (conversión de frecuencia ajustable)

1. Los pies se cortan y perforan con láser, lo que garantiza posiciones precisas de los orificios. Se doblan mediante una máquina dobladora CNC para obtener ángulos precisos.
2.Los pies están hechos de placas de acero decapado laminadas en frío con superficies planas. Después del granallado y el arenado, se recubren con spray para una fuerte resistencia a la corrosión.
3. Los pies adoptan copas para pies ajustables y móviles, que ofrecen una gran adaptabilidad a la planitud del suelo.
4.Los rodillos galvanizados en caliente están cubiertos con mangueras importadas de Italia, lo que previene eficazmente los rayones en la superficie de las piezas de trabajo debido a la fricción y garantiza que las superficies de las piezas de trabajo estén intactas.
5.La transmisión por correa elástica produce poco ruido durante el funcionamiento. El cinturón elástico tiene alta tenacidad y una larga vida útil.
6.Tanto los topes como las placas de respaldo están hechos de laminado compacto y las placas de soporte están hechas de placas de PE lisas, lo que resulta en una baja resistencia a la fricción.
7.El diseño integrado de medición de largo y ancho reduce el espacio del piso.
8.El control automático permite la medición con alta precisión, alta eficiencia y baja tasa de fallas.

9.El riel guía del dispositivo de posicionamiento mecánico adopta un riel guía Hiwin, que presenta alta precisión, baja vibración y larga vida útil. La transmisión utiliza engranajes y cremallera para lograr alta velocidad y alta precisión. El posicionamiento adopta un servomotor, lo que garantiza precisión, eficiencia, velocidad, alto par y tamaño pequeño.

La estación de medición inteligente integrada se utiliza principalmente para medir la longitud, el ancho y el grosor del apilado de cada paquete de tablas antes del embalaje. Mide primero el largo, luego el ancho y finalmente el alto, con alta velocidad, espacio reducido y alta eficiencia. Adopta un marco de perfil de aluminio ancho y grueso, que es elegante y tiene una excelente estabilidad.

Número de serie	Nombre	Característica	Módulo

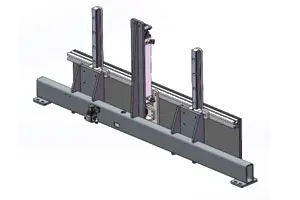

1	Conjunto de viga móvil para medición de longitud	Un servomotor de alta precisión transmite potencia a través de un reductor planetario, proporcionando un par elevado, poco ruido y potencia estable. La potencia se transmite a través de un eje síncrono y engranajes para lograr un movimiento rápido de todo el mecanismo, mejorando así la eficiencia.

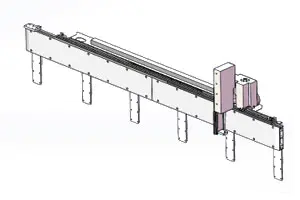

2	Conjunto de placa fija para medición de longitud	Este extremo sirve como placa de referencia de medición. El deflector funciona con un cilindro de aire para elevación vertical y logra un movimiento lineal rápido y estable con la ayuda de los rieles guía de precisión Hiwin.

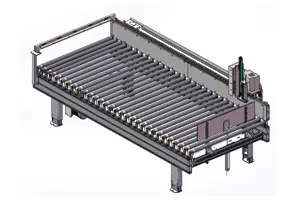

3	Marco transportador de rodillos de medición	Los rodillos adoptan rodillos cubiertos de caucho importados de Italia con superficies lisas y brillantes y alta fricción, lo que garantiza un transporte absolutamente estable de paquetes y reduce en gran medida la posibilidad de fricción por deslizamiento. Están sujetos a granallado y recubrimiento por aspersión para garantizar la apariencia general y la rigidez del marco.

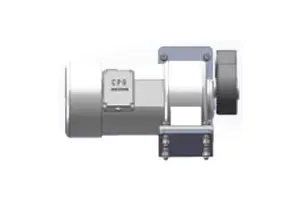

4	Conjunto de motor de rodillo	Utiliza motores con engranajes importados para mayor durabilidad. La potencia se transmite de manera estable a los rodillos a través de poleas y correas síncronas.

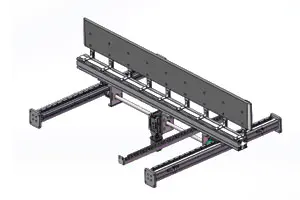

5	Mecanismo de potencia de medición de sección de medición de ancho	El sistema de potencia horizontal adopta un servomotor de alta precisión combinado con un reductor de precisión para garantizar la estabilidad del sistema de transmisión.

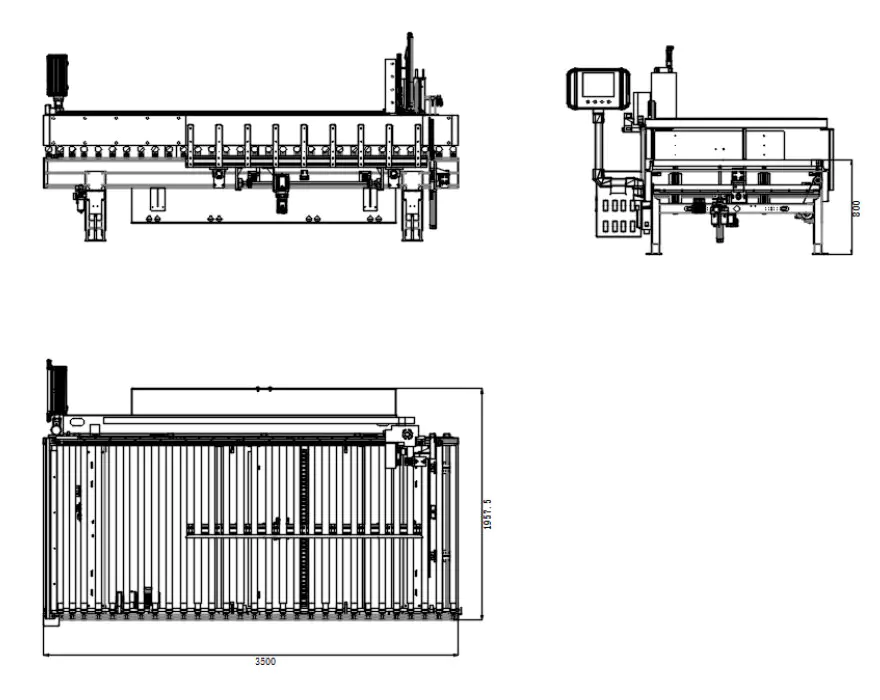

Dibujos de tres vistas
