Cortadora automática de papel de alta velocidad

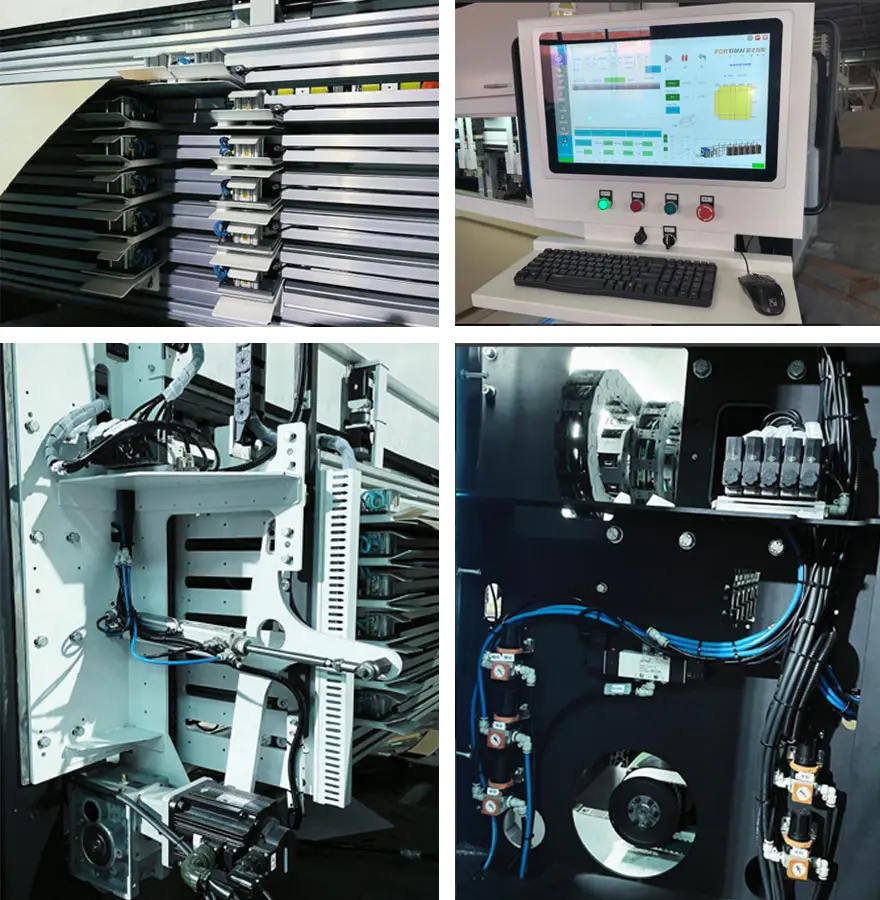

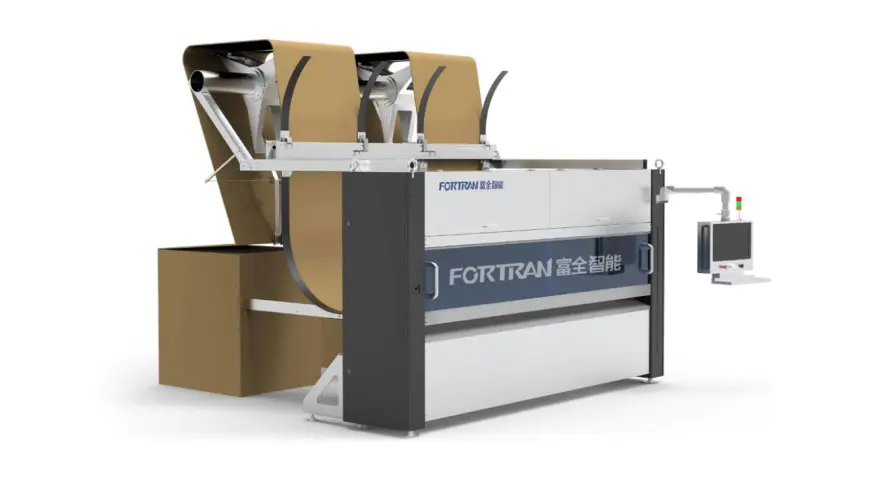

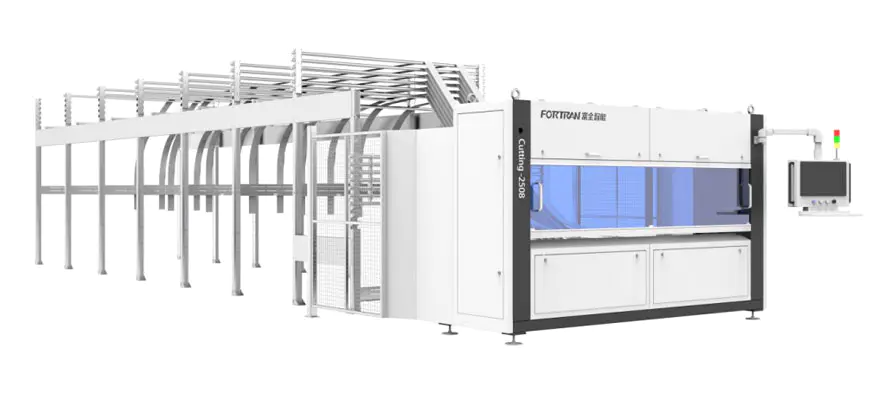

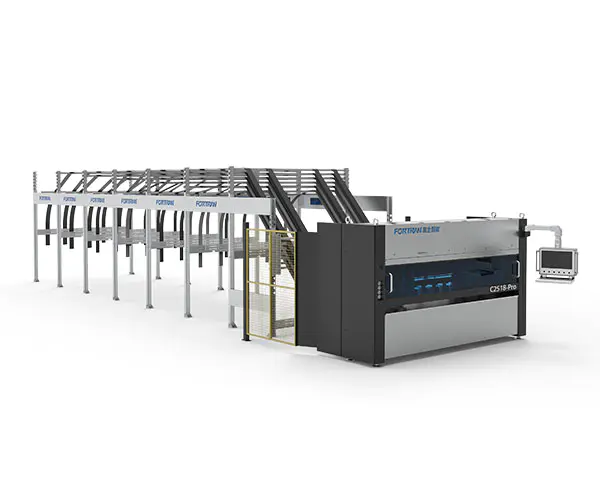

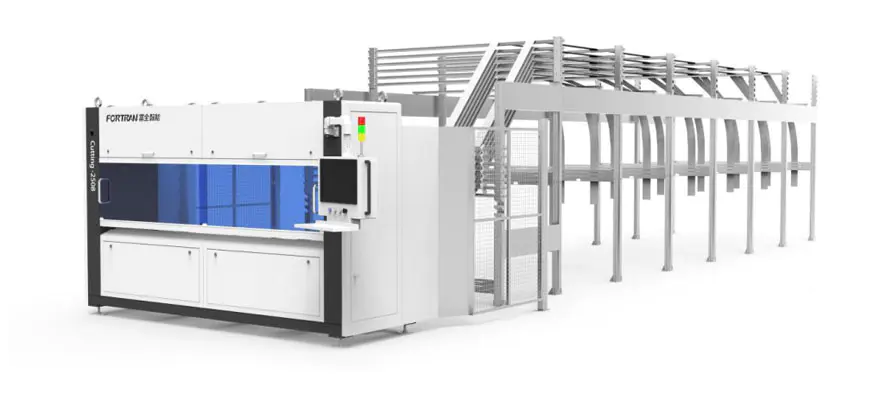

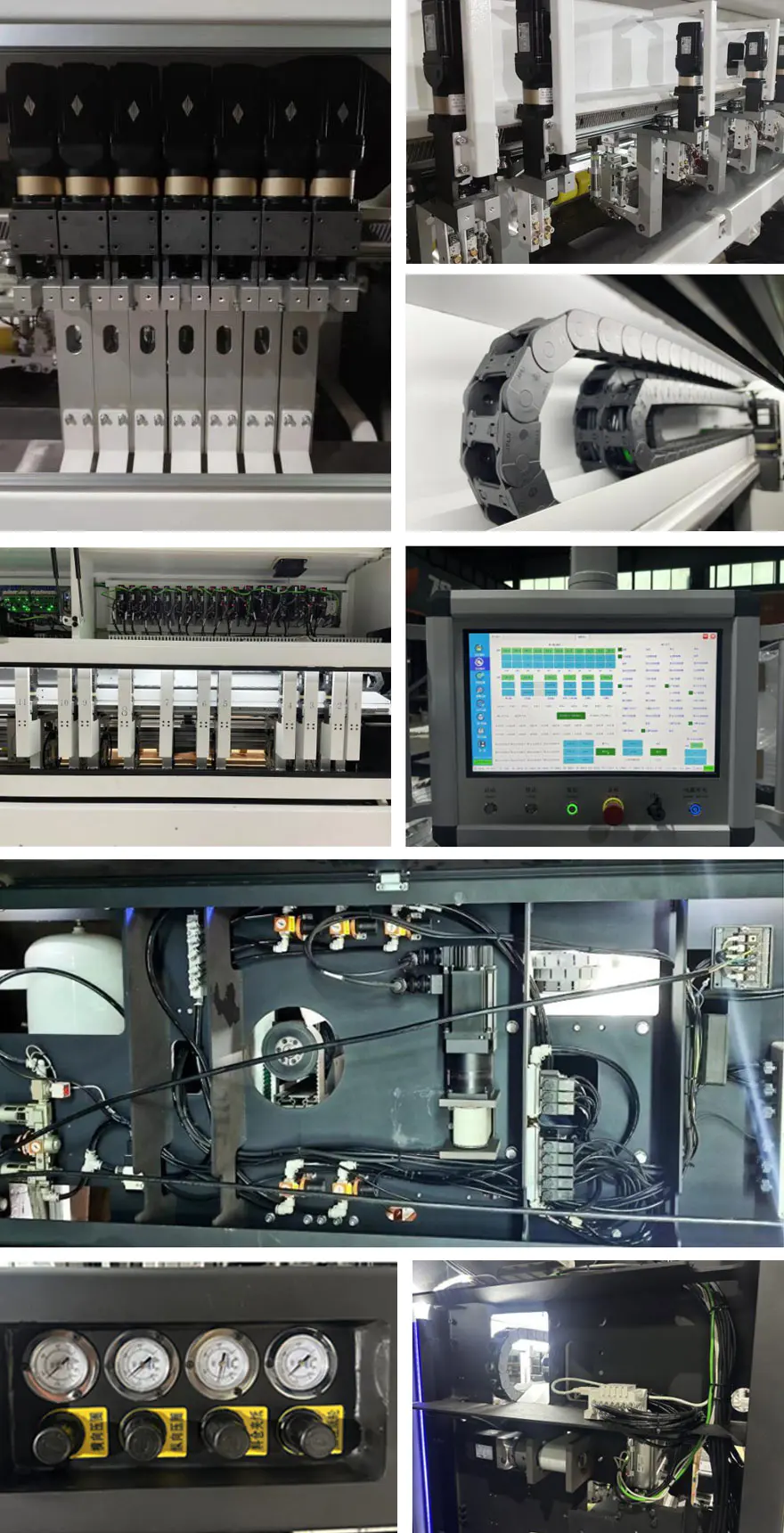

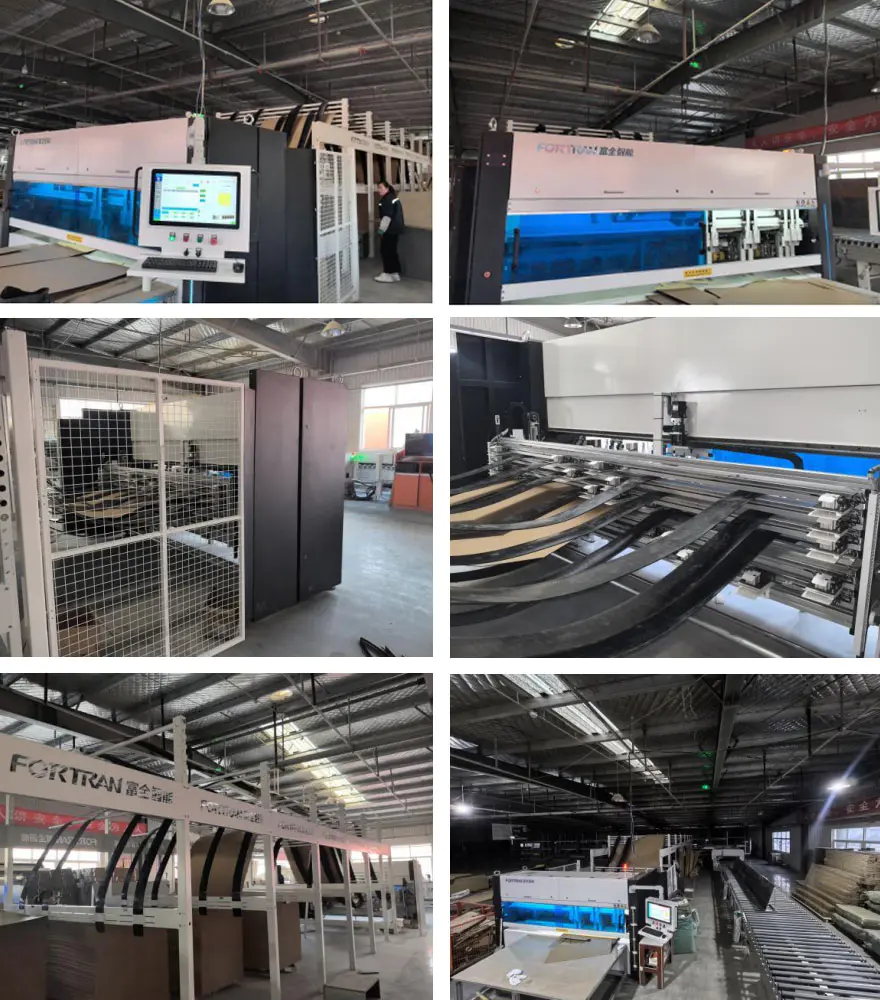

Imagen de la máquina

Especificaciones de la máquina

Dimensiones L*An*Al(mm)	Especificaciones básicas	Fuente de alimentación (kW)	Velocidad de corte (m/min)	Altura de trabajo (mm)
14750*4040*3000	11 cuchillas verticales + 1 horizontal, control de servo completo, con 6 cargadores	5.8	0-120	850

Parámetros de procesamiento

Mín. Longitud de corte L (mm)	Máx. Ancho de corte W (mm)	Espesor de corte para papel corrugado H (mm)	Precisión de separación longitudinal de las hojas (mm)	Eficiencia (PCS/min)
300	2550	2-7	±1,5	0-12

Descripción general de funciones

La máquina cortadora automática de papel de alta velocidad se utiliza para el procesamiento continuo de longitud fija de papel corrugado y hojas individuales para producir cajas plegables. La máquina realiza el plegado tanto en el Direcciones transversales y longitudinales, corte intermitente y procesamiento de corte en el papel corrugado. El corte de longitud fija permite tanto la producción en masa como la personalización. producción. La máquina se puede utilizar como una unidad independiente o como parte inicial de una línea de envasado.

No.	Artículo	Características
1	Estante de almacenamiento de papel	El estante para almacenamiento de papel está hecho de placas de acero lavadas con ácido y procesadas por doblando. Presenta una estructura simple, una construcción confiable y se trata con frío. galvanización, dando como resultado una apariencia atractiva y una excelente resistencia a la oxidación. La configuración estándar incluye 6 compartimentos de almacenamiento de papel, que se pueden Ajustado según las diferentes necesidades del cliente, ofreciendo alta flexibilidad y fuerte adaptabilidad.
2	Estructura del marco	El marco se fabrica mediante mecanizado de precisión después de soldar acero rectangular. tubos y placas de acero. Asegura una alta exactitud de montaje y precisión operativa, garantizando una larga vida útil y una excelente estabilidad del equipo.
3	Mecanismo de accionamiento	El rodillo de presión de alimentación está hecho de material PU, que tiene una superficie brillante y atractiva. con alta fricción. Esto mejora efectivamente la confiabilidad del transporte de cartón. Mientras tanto, el tambor de tracción se importa de Alemania y es muy duradero.
4	Estructura transversal	La potencia es proporcionada por un servomotor de alta precisión combinado con un reductor. y un mecanismo de rueda síncrono, que logra una alta

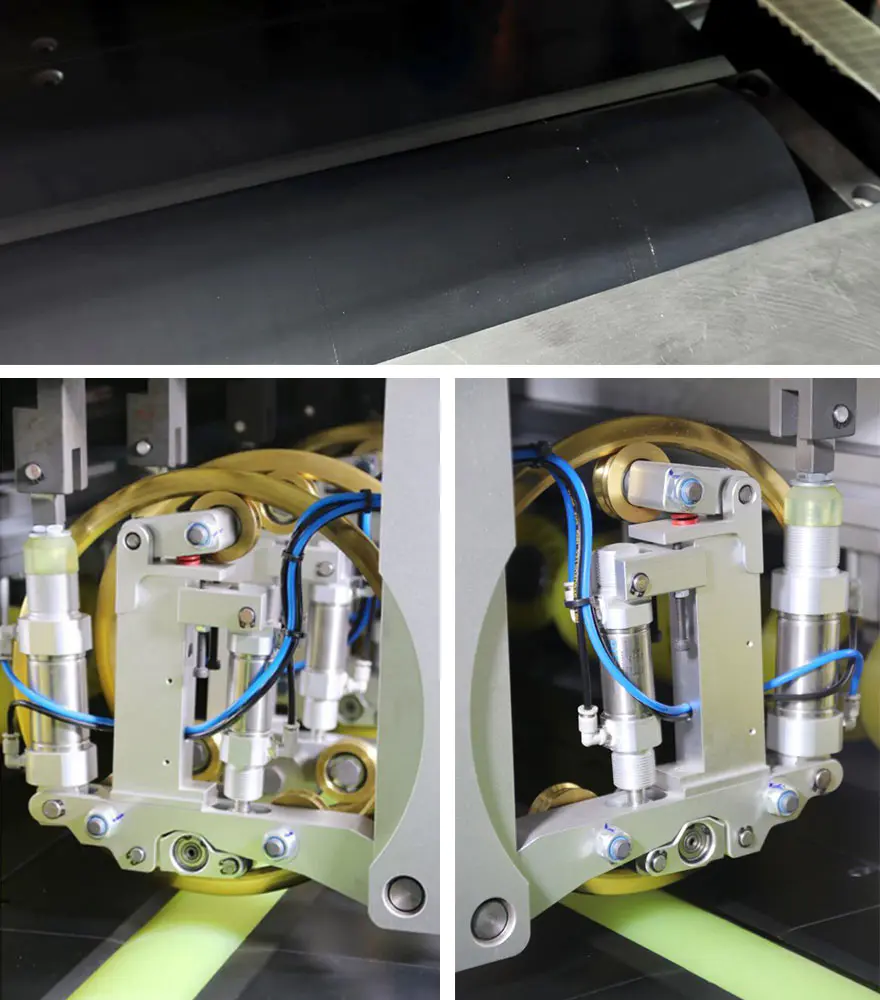

5	Unidad de corte longitudinal	Este mecanismo se compone principalmente de 7 juegos de portacuchillas. La configuración de la cuchilla de 7+1 permite el corte universal de cajas tipo 410 y 411. Está diseñado para cumplir con los exigencias de funcionamiento de alta eficiencia y al mismo tiempo garantizar la durabilidad;

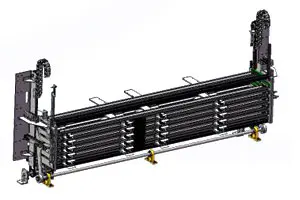

6	Dispositivo de almacenamiento ajustable	Ambos extremos de la placa base mediante mecanizado CNC para Asegurar los lados paralelos, el uso de alta resistencia. cadena hacia arriba y hacia abajo para garantizar la seguridad y confiabilidad no salta los dientes, para mejorar la precisión y eficiencia de operación, utilizamos alta precisión Reductor de engranajes cónicos equipado con alta precisión. motor de servicio; Para mejorar la tasa de utilización. de papel, configuramos esta institución como 6 bibliotecas de papel, que se pueden aumentar o disminuir según diferentes necesidades del cliente, conveniente y rápido, y fuerte adaptabilidad;

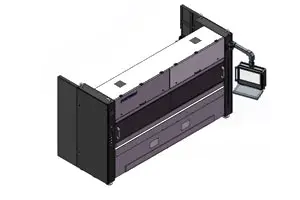

7	Gabinete de la máquina	La función principal es decorar la máquina. sí mismo. Se agrega una cubierta protectora externa a La máquina. La cubierta está tratada con plástico. Pulverización, lo que lo hace estéticamente Agradable, delicado y resistente a la pintura. desconchones.La ventana de observación en la parte delantera De la máquina está hecha de lámina acrílica, que le da una apariencia atractiva y elegante, ya que así como alta tenacidad y resistencia a destrozando.

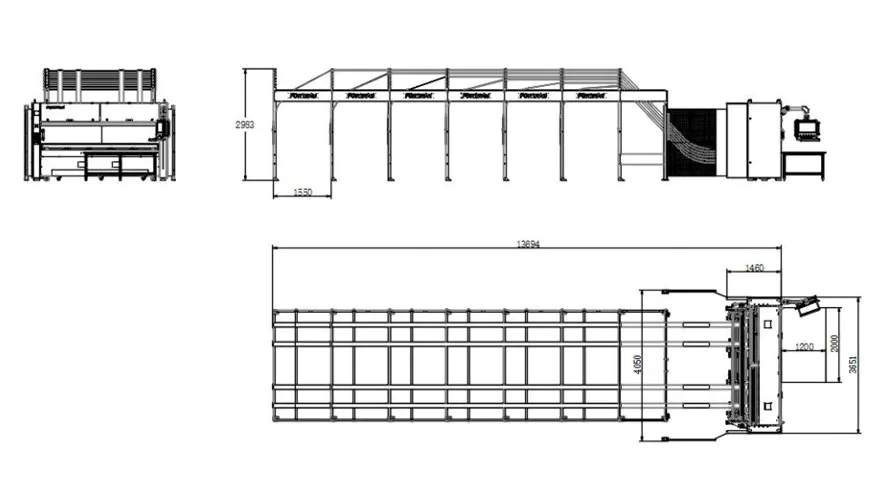

Dibujos de tres vistas

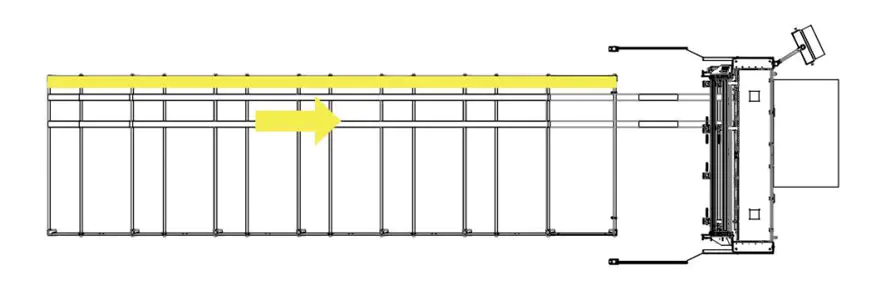

Diagrama esquemático del modo de proceso de producción.

Requisitos de consumibles

1.Requisitos para papel corrugado en la estación de alimentación

A. Ancho del papel corrugado continuo: 400–2550 mm;
B.Ancho total del papel corrugado sujeto uno al lado del otro: Máximo 2550 mm;
C.Altura de apilamiento,incluido un palet de 120 mm:Máximo 1300 mm;
D.Ancho de apilamiento, máximo: 1300 mm; Longitud del papel corrugado en el punto de descarga: Mínimo 300 mm;
E. Tolerancia longitudinal para cortes de longitud fija: Máximo 0,5 %; Tolerancia transversal para cortes de longitud fija: Máximo ± 2,0 mm;
F. Espesor del papel corrugado: 2-7 mm, ± 0,2 mm; Calidad máxima de la materia prima hasta 2,30 BC (según la norma DIN 55468);
G.La calidad del cartón cumple con la norma DIN 55468;
H.Corrugado simple, espesor máximo de aproximadamente 4 mm (calidad: 1,10–1,40); Corrugado doble, espesor máximo de aproximadamente 7 mm.

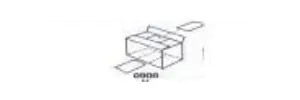

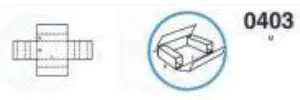

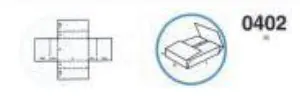

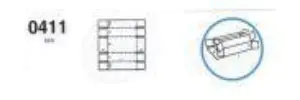

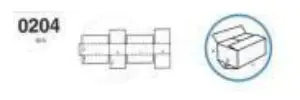

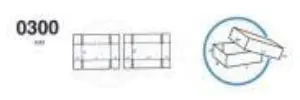

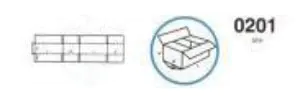

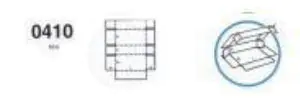

2. Tipos de cajas de cartón

Número de serie	Nombre	Imagen	Dirección de alimentación del papel	Tamaño mínimo
1	caja ordinaria		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 36 mm Altura: mínimo 225 mm
2	caja ordinaria		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 36 mm Altura: mínimo 225 mm
3	Cubierta Cielo y Tierra		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 225 mm Altura: mínimo 18 mm
4	Caja de sello medio		longitudinal	Longitud: mínimo 400 mm Ancho: mínimo 450 mm Altura: mínimo 18 mm
5	Caja de sello medio		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 450 mm Altura: mínimo 18 mm
6	Caja de alas		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 225 mm Altura: mínimo 18 mm
7	Caja de sello medio		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 450 mm Altura: mínimo 18 mm
8	Cartón cuadrado		longitudinal	Longitud: mínimo 400 mm Altura: mínimo 18 mm

Lista de configuración de componentes principales

No.	Artículo	Presupuesto	cantidad	Anotado
1	Unidad de cuchilla longitudinal		7 JUEGOS	La cantidad se puede personalizar según los requisitos.
2	Unidad de cuchillas horizontales		1 JUEGO
3	Conjunto de rodillos		3 piezas
5	Cinturón síncrono transversal		1 Uds.
6	Cinturón sincrónico		2 piezas
7	Servomotor de tracción		2 JUEGOS
8	Reductor de tracción		2 JUEGOS
9	Servomotor de almacenamiento de ajuste		1 JUEGO
10	Reductor de almacenamiento de ajuste		1 JUEGO
11	Motor de movimiento de cuchillas		7 JUEGOS	La cantidad se puede personalizar según los requisitos.
12	Reductor de movimiento de cuchilla		7 JUEGOS
13	Componentes neumáticos		1 JUEGO
14	Caja de control eléctrico	——	——
15	Componentes eléctricos	Sensores fotoeléctricos, Cables, Reflectores, Componentes eléctricos	——
16	Controlador	Controladores, firmware, módulos.	——

Lista de piezas y consumibles portátiles

1. Lista de piezas portátiles

No.	Artículo	Presupuesto	Cantidad sugerida	número U8
1	Buje del eje de alimentación	PCM260-02-020-260	6
2	Buje del eje de empuje	CZJ260-02-010-300	2
3	Cinturón síncrono silencioso verde sin costuras con núcleo de acero (Xiet)	75-AT10-6910	1
4	Válvula Solenoide	SY5120-5GZD-01	2
5	Hoja de dientes circulares φ66xφ16x0.8	PCM260-03-010-010	2
6	Válvula Solenoide	4N330C08B	1
7	Control deslizante	HGH15CA	2
8	Válvula reductora de presión de precisión	DEG20008JN	2
9	Correa Sincrónica de Poliuretano sin Costuras con Alambre de Acero - Tipo Silencioso	AT10x50xL1290	1
10	Relé	RXT-F01K D24	1
11	Fusible	5*20mm 0,1A	5
12	Interruptor de límite	XCK-N2145P20C	2
13	Interruptor de proximidad	IME12-06BPSZW2S	2
14	Correa Sincrónica de Poliuretano sin Costuras con Alambre de Acero - Tipo Silencioso	AT10x50xL920	1

Lista de consumibles

1	Rodillo de goma de potencia de corte de papel B	PCM260-01-020-300	1
2	Hoja de dientes circulares φ66xφ16x0.8	PCM260-03-010-010	2
3	Buje del eje de alimentación	PCM260-02-020-260	2
4	Buje del eje de empuje	CZJ260-02-010-300	1
